Brand Name: OPEN-SMART
Type: Industrial Computer Accessories
Origin: Mainland China
Package: Yes
Model Number: Touch Sensor (Toggle Mode)
Certification: none
Color: Blue
Descrição
Nota: Se você quiser colocar a ordem em grandes quantidades que o estoque não é suficiente, entre em contato conosco.
O módulo é baseado em um IC da detecção do toque (TTP223-BA6) , eO IC do toque está no modo do disparador (modo do interruptor).
No power-up, o módulo output baixo ou alto (livremente ajustado pelo interruptor de alavanca da placa), o modo para o modo da baixa potência;
Toque de um dedo quando a posição correspondente, o módulo output o nível do contraste (isto é, a saída original alta, após ter tocado uma baixa saída;
Originalmente saída baixa, depois de tocar uma saída alta), o modo é comutado para o modo rápido;
Quando por 12 segundos sem tocar, o modo e mudar para o modo de baixa potência.
O módulo pode ser instalado dentro como o plástico, materiais não metálicos da superfície de vidro, além do que o papel fino (não metálico) que cobre a superfície do módulo, contanto que a localização correta do toque, você pode fazer escondido nas paredes, desktops e outros lugares botões, interruptores.
Este módulo permite que você dispense botões mecânicos convencionais, alterna problemas.
Características
Tipo do trinco:O estado inicial pode ser ajustado alto ou baixo, o toque mudará o nível do estado (como a função de interruptor de travamento automático).
Baixo consumo energético.
Fonte de alimentação 2 ~ 5.5V.
Positivo e negativo pode ser usado como uma superfície de toque, DC pode ser uma alternativa ao interruptor de travamento automático tradicional.
4 parafusos M2 posicionando furos para a instalação fácil.
Fácil de usar e engraçado.

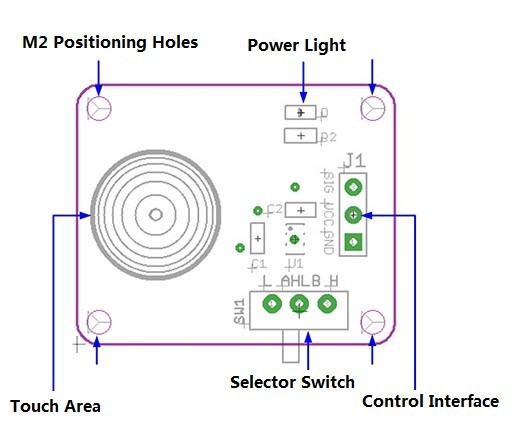

Interface
Controle a relação:Um total de três pinos (GND, VCC, SIG), GND à terra, VCC é a fonte de alimentação, pino de saída do sinal digital SIG, a potência de saída alta;
Luz do poder:LED verde, uma potência que está devidamente acesa;
Área do toque:Semelhante a um ícone de impressão digital dentro da área, você pode tocar o dedo do gatilho.
Interruptor seletor:Quando o punho apropriado L lado, é ajustado para a saída de potência baixa; Da mesma forma, quando apropriado H lado, a saída de potência alta.
Posicionando furos:4 parafusos M2 que posicionam o diâmetro do furo é 2.2mm, o posicionamento do módulo é fácil de instalar, para conseguir a combinação do inter-módulo;

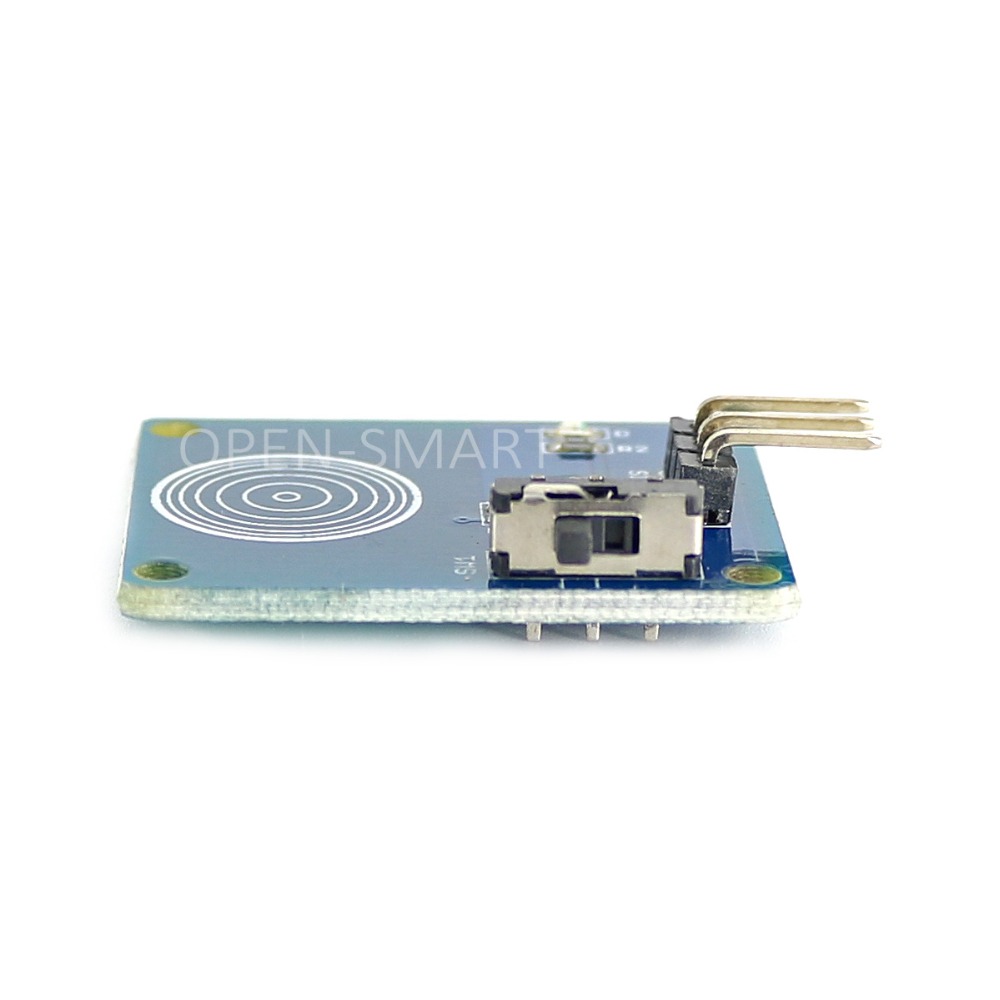

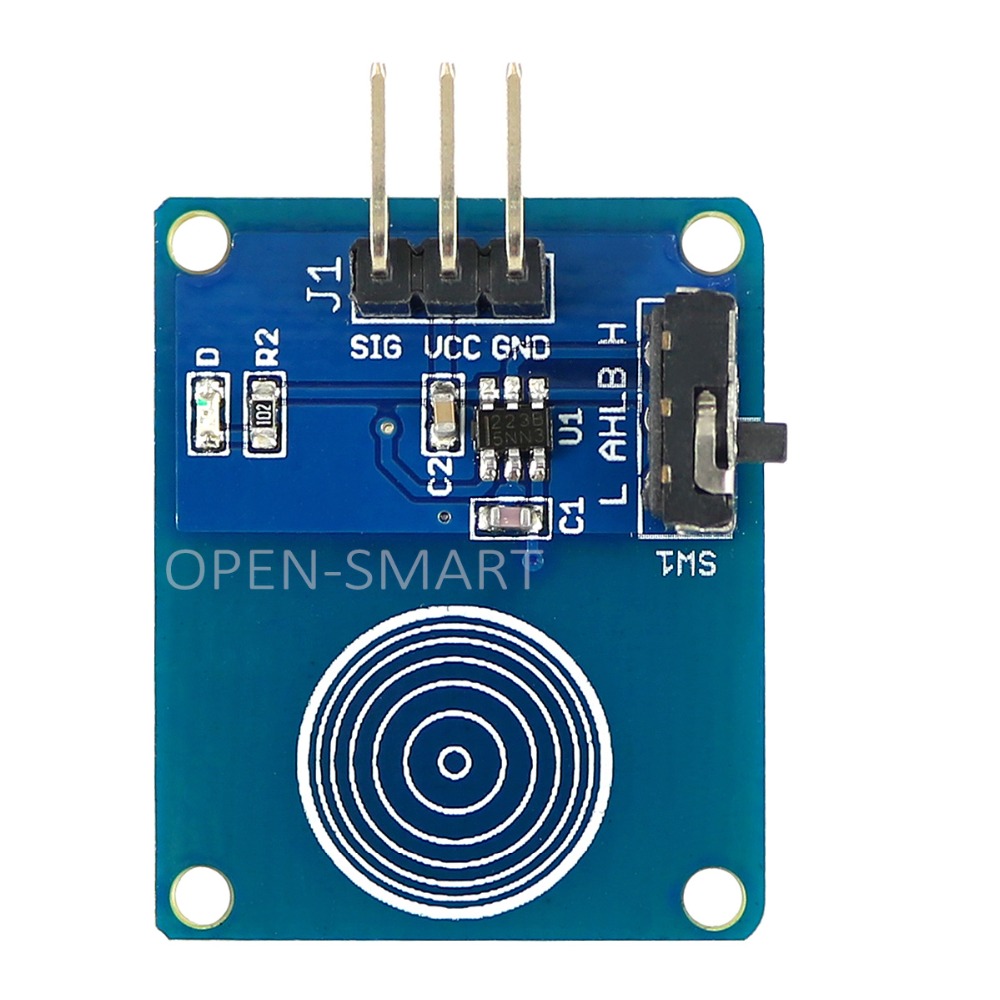

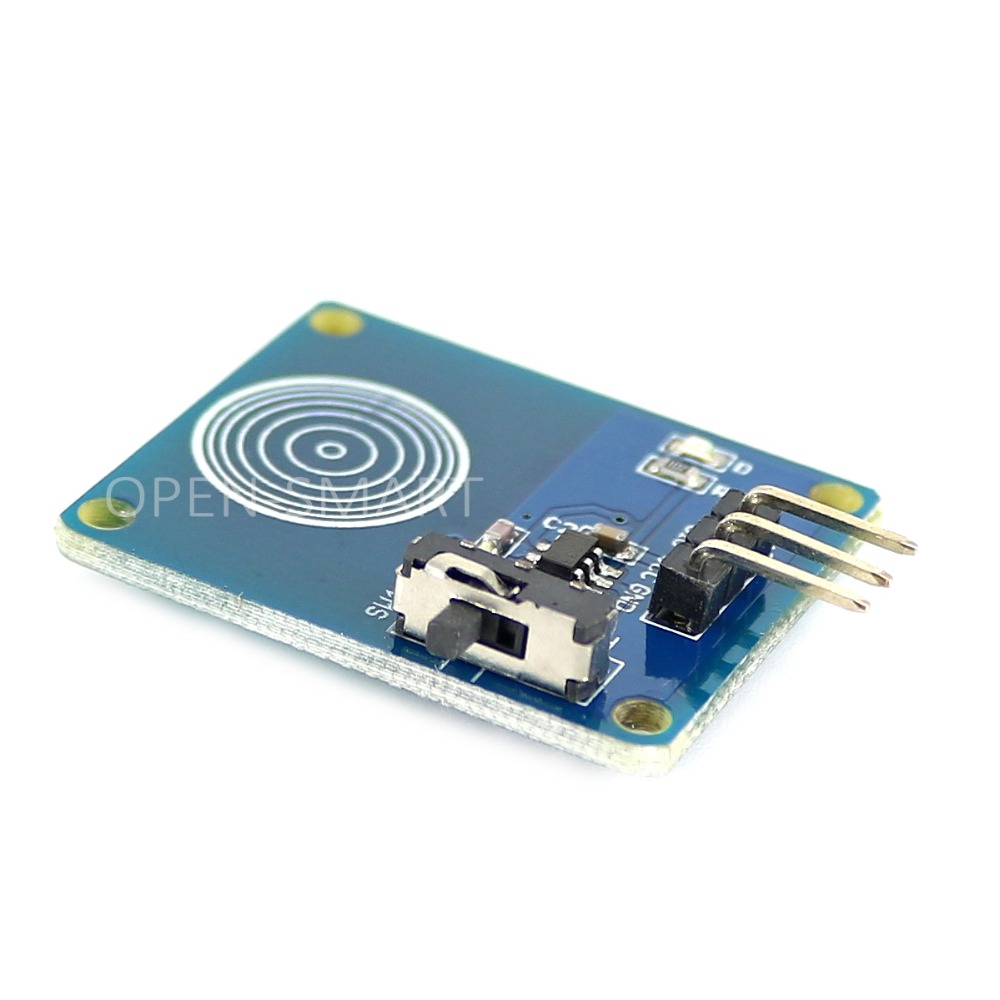

Foto
Part List (Esquemas e programa podem ser enviados via e-mail, entre em contato conosco)
1 x Sensor do toque (T)
